１．使用する材料

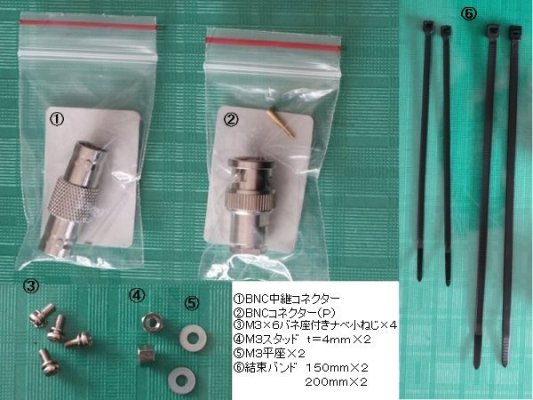

１．４ｍロッドアンテナ（BNCコネクター付き）２本）
BNC中継コネクター、BNCコネクター（３D2V用）、Ｍ３ばね座付きナベ小ねじ4個
Ｍ３Ｌ４mmスペーサ―×２個、平座×２個結束バンド（３．５mmL１５０mm２本、
４．８mmL２００mm２本）
収縮チューブ４K L＝４㎝×２個、６K L＝６㎝×１個
ビニール絶縁テープ（黒） Ｌ＝約２ｍ アルミテープ Ｌ＝８３㎝

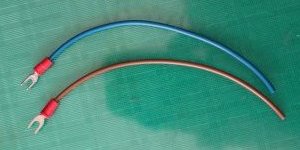

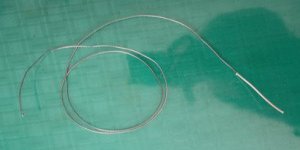

シュペルトップ導通用裸より線１ｍ 給電線（YS-3A圧着端子付き）１３cm青茶各１本

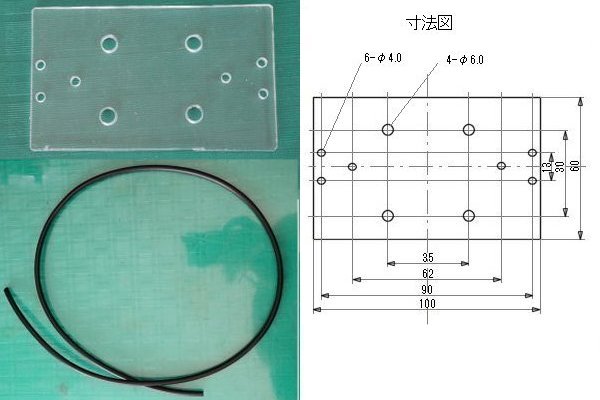

穴あけ済アクリル板（ｔ＝３ｍｍ）１００ｍｍ×６０ｍｍ、同軸ケーブル（３D2V）1m

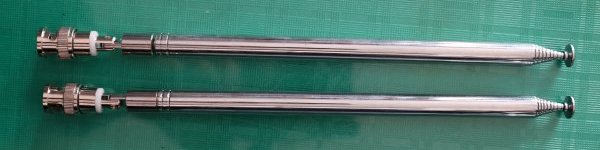

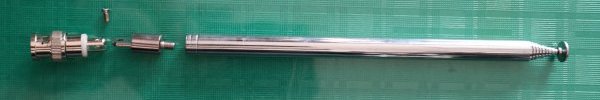

２．ロッドアンテナの分解 ＢＮＣコネクター部は使わない
３．ダイポールアンテナ基台部の組立て（結束バンドはしっかり止める）
４．同軸ケーブル先端BNCコネクター取付加工
同軸ケーブルの網線・芯線共に5mmの寸法で被覆を剥き芯線にコネクターのピンのはんだ
供給穴に流し込む。その時はんだが多すぎると側に流れてピンが入らなくなるので注意

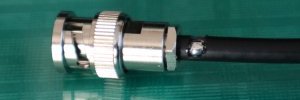

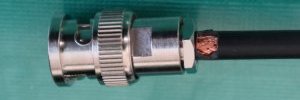

コネクタの組み立ては下図のように固定ネジ部分、平ワッシャー、ゴムリング、網線クランプ
の順にケーブルに装着し先端の網線を裏返してからコネクター本体に挿入しネジ締めをして
完成する
※網線のひげで芯線にショートしないように注意すること
５． シュペルトップバランの加工
ＢＮＣコネクターの取付口付近の同軸ケーブルの外皮を５㎜各程度むいて予備はんだする

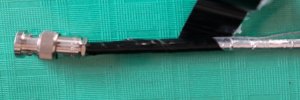

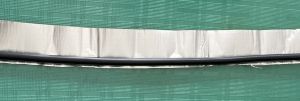

５－１ ＢＮＣコネクターの根元からアルミテープ（８３㎝）を下の図のように巻く
最初はアルミテープの長辺に同軸ケーブルを合せ巻いていく
５ー２ 裸より線をＢＮＣコネクター根元の同軸ケーブルを剥がした処にはんだ付けをする

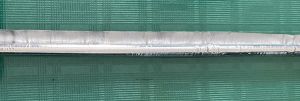

ビニール絶縁テープをアルミテープと裸より線の上に巻いていく
※テープは幅の半分が重なるように巻いていく（巻が厚いと後の熱収縮チューブが入らない）
６．アルミテープの先端から余った同軸テーブルは約４cmの処で切断し外皮を1cm残してむく
中心導体は凡そ１cmむいて給電線と接続（はんだ付け）できるようにしておく

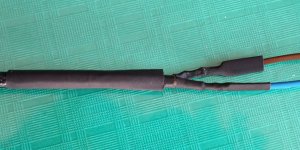

熱収縮チューブ６．０Ｋをテープを巻いた同軸ケーブルの上に通してはんだ付けのあと被せる

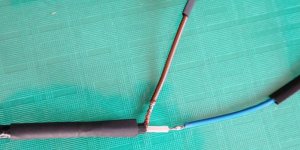

熱収縮チューブ４．０Ｋを青・茶各給電線に通してから同軸ケーブルにはんだ付けする
※はんだ付けしてからでは熱収縮チューブを被せられない
シュペルトップバラン完成
７．Spertopf（シュペルトップバラン）の構造

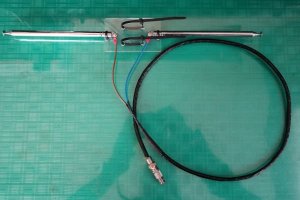

８．５０MHｚ帯ダイポールアンテナ（DP)完成

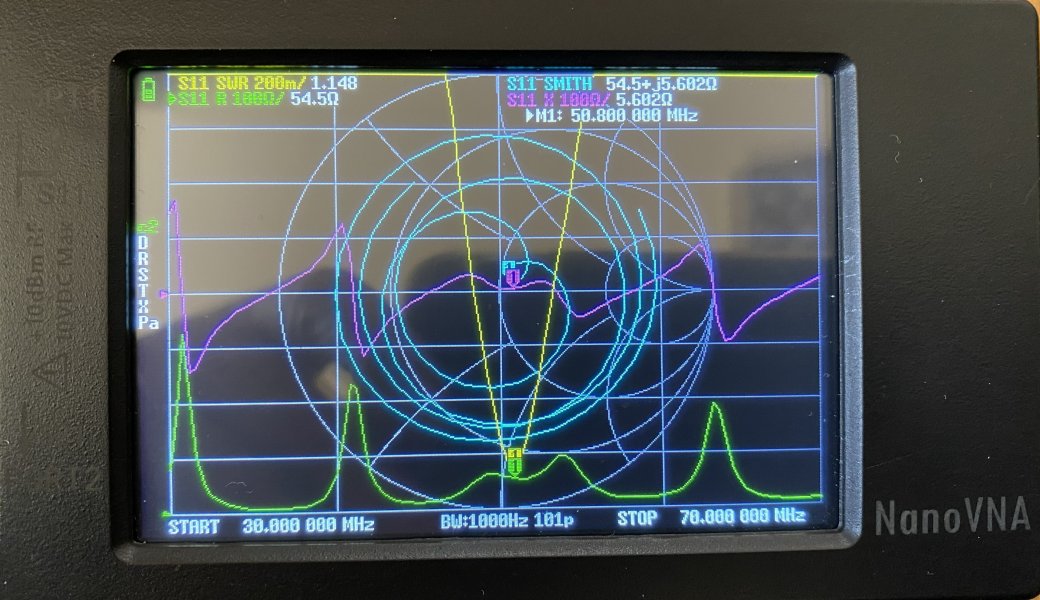

９．完成品のSWR性能（ロッドアンテナ伸長時）（５0～５２．４MHz）
[５０．８MHｚ ＳＷＲ１：１．１４]
[５０．０MHｚ ＳＷＲ１：１．２４３] [５２．４MHｚ ＳＷＲ１：１．４７７]
