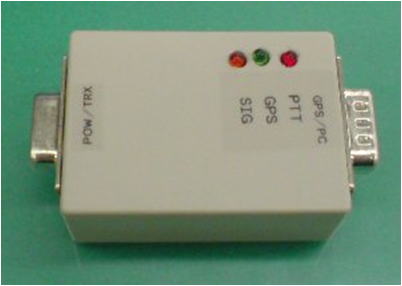

| TinyTrak 組立説明 |
| TinyTrakはA.P.R.S（Automatic Position Reporting System）の、I-GATE局というインタ |
| ーネットを介してＡＰＲＳのサーバーに転送させてくれる無線局に、GPSから得られた位 |
| 置座標データーをアマチュア無線の周波数に載せて送る信号を作り出す小さなマイコン |
| を使ったモデムです。 |

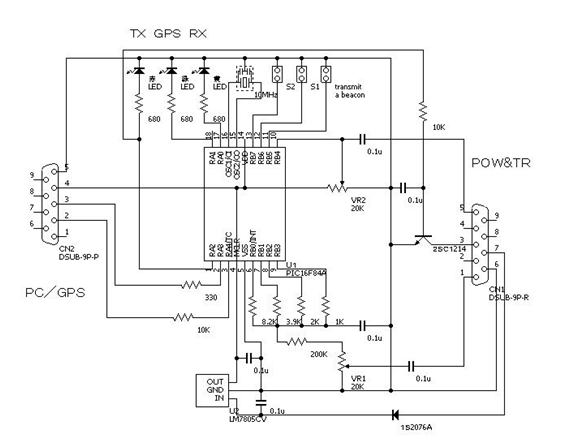

| [回路図] |
| [部品表] |
| 使用する部品と一台あたりの数量 |
| Ｎｏ | 部品 | 数量 | Ｎｏ | 部品 | 数量 | |
| 1 | 基板 | 1 | 14 | 1ＫΩ1/6W | 1 | |
| 2 | PIC16F84A | 1 | 15 | ２ＫΩ1/6W | 1 | |
| 3 | ICソケット18pin | 1 | 16 | ２．２ＫΩ1/6W | 1 | |
| 4 | 発振子10MHz | 1 | 17 | ３．９ＫΩ1/6W | 1 | |
| 5 | LM7805CV | 1 | 18 | ８．２ＫΩ1/6W | 1 | |
| 6 | 2SC1214 | 1 | 19 | 10ＫΩ1/6W | 2 | |
| 7 | LED赤 | 1 | 20 | ２００ＫΩ1/6W | 1 | |
| 8 | LED橙 | 1 | 21 | セラミックC.104Ｚ | 6 | |
| 9 | LED緑 | 1 | 22 | ピンヘッダー3p | 1 | |
| 10 | 1S2076Ａ | 1 | 23 | ジャンパーpin | 2 | |
| 11 | VR２０K | 2 | 24 | 9P DサブCONオス | 1 | |
| 12 | ３３０Ω1/6W | 1 | 25 | 9P DサブCONメス | 1 | |
| 13 | ６８０Ω1/6W | 3 | 26 | ケース(SW-55S) | 1 |
| [組立手順] |
| 基板に部品を差込、はんだ鏝ではんだ付けを行う。 |
| はんだの付いた部品は余分なリード線をニッパーでカットする。 |
| Ｎｏ１ 基板 |
| （部品面） |
| Ｎｏ１ 基板 |
| （はんだ面） |
| はんだ付けに自信があれば、ユニバーサル基板でもＯＫ！ |
| １ Ｎｏ２１ 0.1μＦセラミックチップコンデンサー、基板の穴に合わせて挿入する。 |
| 0.1μＦセラミックチップコンデンサー(6個) |
| リードに極性なし |
| ２ No12〜No15及びNo17〜No20カーボン抵抗（1/6W）8種類11個をフォーミング |
| して基板に挿入はんだ付けを行う。 |
| 図はＮｏ１９の１０KΩ１／６Ｗのカーボン抵抗器 |
| リードに極性なし |
| ３ Ｎｏ４セラミック発振子(10MHz)の挿入はんだ付け。 |
| セラミック発振子(10MHz) |
| リードに極性なし |
| ４ Ｎｏ１１半固定ボリューム(２０ＫΩ)２個の挿入はんだ付け。 |
| 半固定ボリューム(２０ＫΩ) |
| 挿入方向あり |
| ５ Ｎｏ５ 三端子レギュレータＩＣ(5V1A)のリードを根元から曲げて挿入はんだ付け。 |
| 三端子レギュレータ(LM7805CV) |
| 挿入方向あり |
| ６ Ｎｏ３ PＩＣソケット(１８ＰｉｎＤＩＰ)の挿入はんだ付け。 |
| PＩＣソケット(１８ＰｉｎＤＩＰ) |
| 挿入方向あり |
| ７ Ｎｏ２４ DSUB９Pinオスのはんだ付け。 |
| 基板のPIC１Pin側にはんだ付け。 |
| DSUBの１〜５Pinをはんだ面に基板を挟み込むように取り付け |
| ８ Ｎｏ２５ DSUB９Pinメスのはんだ付け。 |
| 基板のPIC９Pin側にはんだ付け。 |
| DSUBの１〜５Pinをはんだ面に基板を挟み込むように取り付け |
| ９ Ｎｏ２２ ジャンパーピンヘッダー(６ＰｉｎＤＩＰ)の挿入はんだ付け。 |
| 短い端子の方にはんだ付け |
| １０ Ｎｏ６ トランジスタ2SC1214の挿入はんだ付け。 |
| 捺印面を見て左側がエミッター（実装はPIC側がエミッター） |
| ジャンパーピンヘッダーよりも高くならないように押し込む |

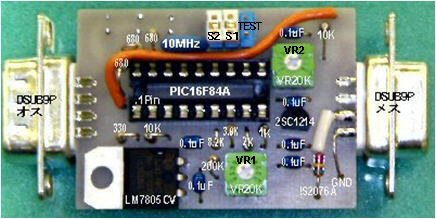

| [部品面実装図] |
| １１ Ｎｏ１０ ダイオード1S2076AとGNDリードのはんだ付け。 |
| カソード（緑の帯側）が基板になるようにしてアノード側に絶縁チューブ |
| を通し適当な長さにリードを切ってDSUBの７Pinにはんだしてから基板 |
| 側のはんだ付けを行う。 |
| また切り取ったリードでDSUB６Pinと基板のGNDにはんだ付けをする。 |
| １２ リード線で基板の２点間をつなぎ、はんだ面ではんだ付けをする。 |
| （実装図の橙の線） |

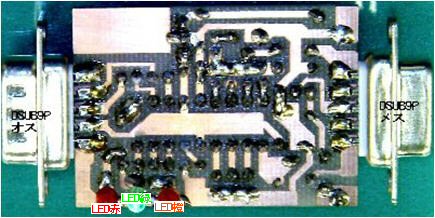

| [はんだ面実装図] |
| １３ Ｎｏ７〜９ 発光ダイオード（赤、緑、橙）のはんだ付け。 |
| リードの短い方がカソード側なので基板の端の方（GND）が短い端子に |
| なるようにはんだ面から挿入する。 |
| はんだする位置は基板をケースの蓋にセットしてLEDの高さを合わせた |
| 位置で部品面に出ているカソードリードをカットしておき、蓋を外してアノ |
| ードリードを持ってカソード側のはんだ付けを行い、傾きを調整しながら |
| アノード側のはんだ付けをし余分なリードを部品面でカットする。 |
| 部品の実装違い、はんだの未処理・回路短絡がないか確認します。 |
| [VR1・VR2の調整] |
| VR1（２００KΩの隣）は部品面実装図にあるような位置（中点から２目盛右）にします。 |
| この位置でだいたいOKですが変調音を聞いて調整も出来ます。 |
| VR２は徐々に右に回していくと、VR1とほぼ同じ位置で橙LEDが点灯しますので、点灯 |
| した位置から少し左に回した橙LEDの消灯した位置（消灯までタイムラグがあります）で |
| 調整します。 |
| 使用できるまでには、自分のコールサインなどをコンフィグソフトで書き込む必要があり |
| ます。（講習会の中では完成試験を兼ねて書き込みをしておきます） |
| またハンディー機で運用する場合は、付属のDSUBコネクタの１Pinと３Pinの間に２．２K |
| Ωを配線することが必要になることがあります。 |
| DE JH1NDM 萩原 |

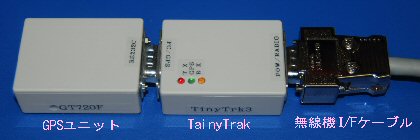

| [GPSユニットと接続例] |
